VitAcoustic® Verbund-Fliesen für Wandverkleidungen - Technische Daten und Montagebeispiel

Die am schnellsten montierte akustische und wärme dämmende Wandverkleidung im Baukastensystem.

Hervorragende Dämmeigenschaften sowohl diffusionsoffene Wärmedämmung und A-Klasse Schall Absorption sind hier zu einem Doppelnutzen kombiniert. Dazu kommt die optisch schöne und hochwertige dekorative Gestaltung mit 19 verschiedenen Farben und vielen eingravierten Texturen. Darüber hinaus kann auch eine individuelle Bedruckung besondere Akzente setzten.

Wahlweise mit Holzfaser Dämmplatten oder absolut emissionsfreien PET Dämmplatten im Verbund mit dekorativer vitAcoustic Fliesenplatte.

Die Fertigung erfolgt auf Maß, so dass vor Ort kein Zuschnitt notwendig ist und daher auch kein Dreck vor Ort entsteht. Damit ist auch eine schnelle Verlegung, bzw. Montage gewährleistet.

VitAcoustic® Verbund-Fliesen für Wandverkleidungen - Technische Daten und Montagebeispiel VitAcoustic® Verbund-Fliesen für Wandverkleidungen - Technische Daten und Montagebeispiel VitAcoustic® Verbund-Fliesen für Wandverkleidungen - Technische Daten und Montagebeispiel VitAcoustic® Verbund-Fliesen für Wandverkleidungen - Technische Daten und Montagebeispiel VitAcoustic® Verbund-Fliesen für Wandverkleidungen - Technische Daten und Montagebeispiel VitAcoustic® Verbund-Fliesen für Wandverkleidungen - Technische Daten und Montagebeispiel VitAcoustic® Verbund-Fliesen für Wandverkleidungen - Technische Daten und Montagebeispiel VitAcoustic® Verbund-Fliesen für Wandverkleidungen - Technische Daten und Montagebeispiel VitAcoustic® Verbund-Fliesen für Wandverkleidungen - Technische Daten und Montagebeispiel
Read 8964 times
(0 votes)
Tagged under
Written by 6 11月 2021 - 02:45:37

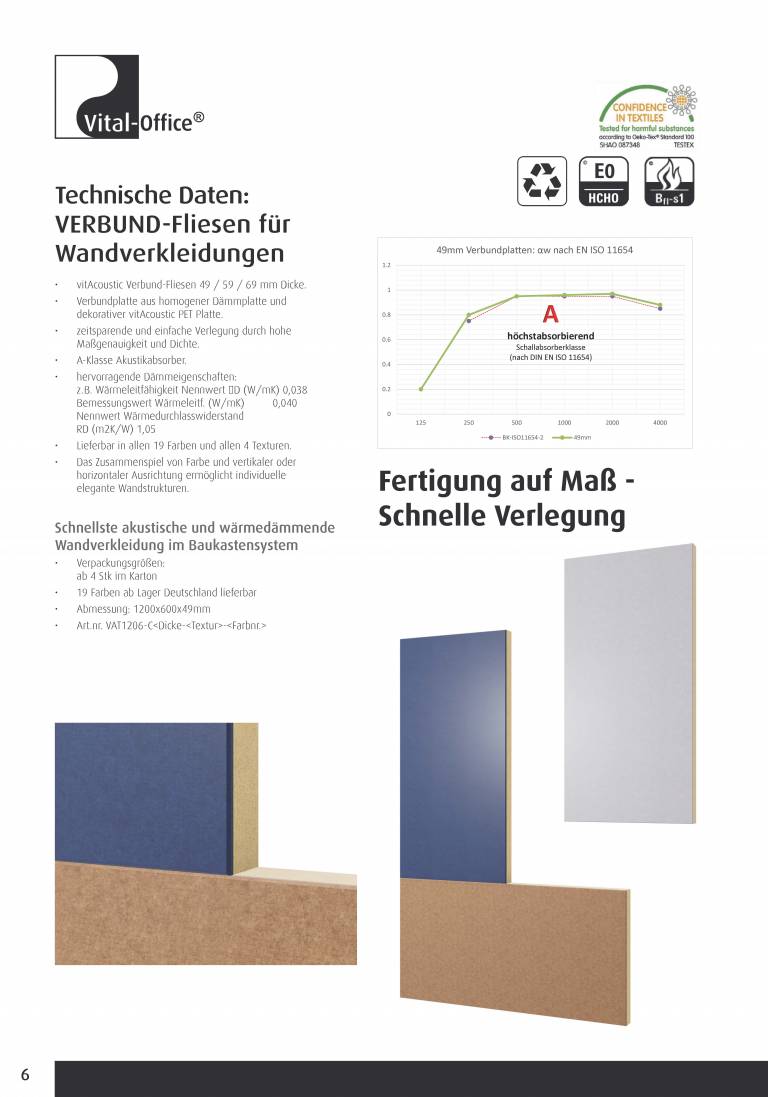

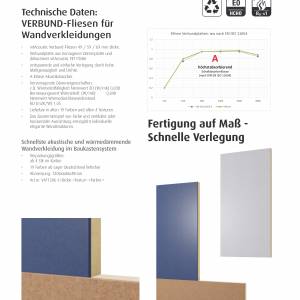

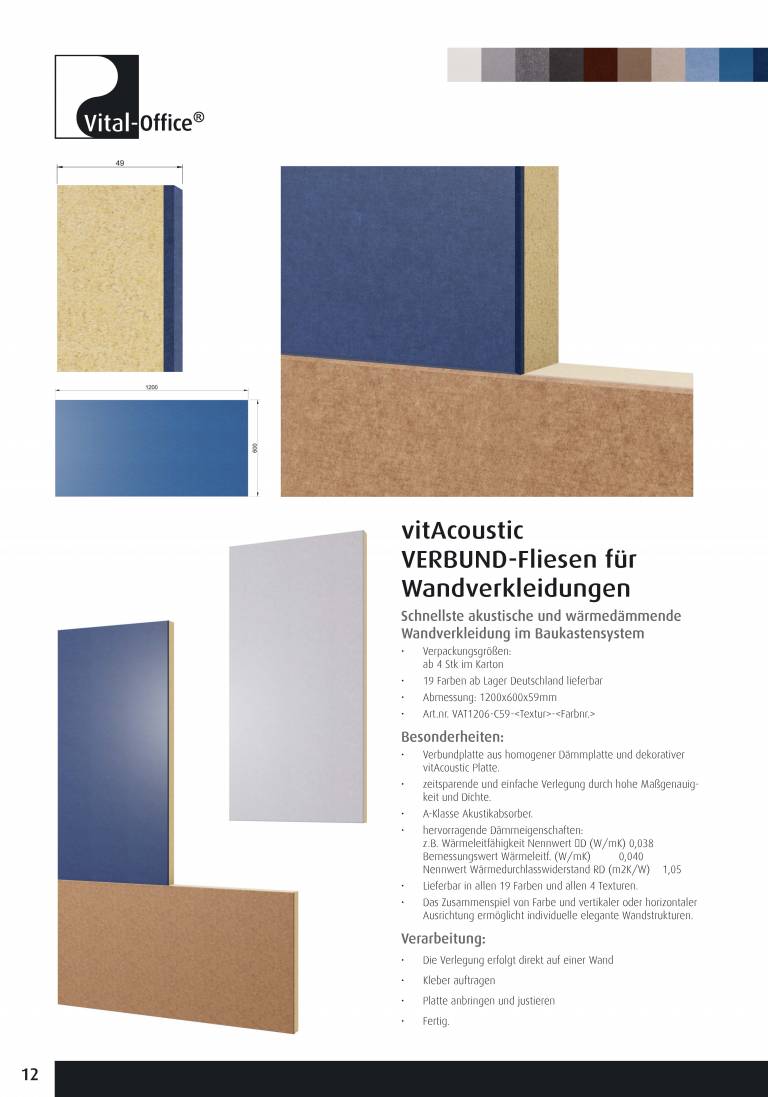

Technische Daten:

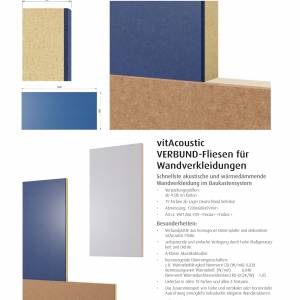

  • Verbundplatte aus homogener Dämmplatte und dekorativer vitAcoustic PET Platte.
  • Gesamtstärken in 29, 39, 49, 59, 69 mm Dicke.
  • zeitsparende und einfache Verlegung durch hohe Maßgenauigkeit und Dichte.
  • A-Klasse Akustikabsorber.
  • hervorragende Dämmeigenschaften: z.B. Wärmeleitfähigkeit Nennwert λD (W/mK) 0,038, Bemessungswert Wärmeleitf. (W/mK)    0,040, Nennwert Wärmedurchlasswiderstand RD (m2K/W) 1,05
  • Lieferbar in allen 19 Farben und allen 4 Texturen.
  • Das Zusammenspiel von Farbe und vertikaler oder horizontaler Ausrichtung ermöglicht individuelle elegante Wandstrukturen.
  • Schnellste akustische und wärmedämmende Wandverkleidung im Baukastensystem
  • Verpackungsgrößen:  ab 4 Stk im Karton, 19 Farben ab Lager Deutschland lieferbar, Abmessung: 1200x600x29,39,49,59,69mm
    Art.nr. VAT1206-C<Dicke-<Textur>-<Farbnr.>

Verarbeitung:

  • Die Verlegung erfolgt direkt auf einer Wand
  • Kleber auftragen
  • Platte anbringen und justieren
  • Fertig.

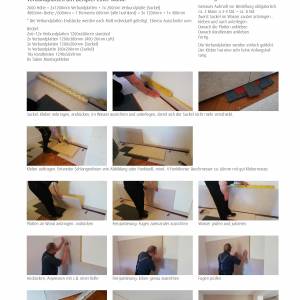

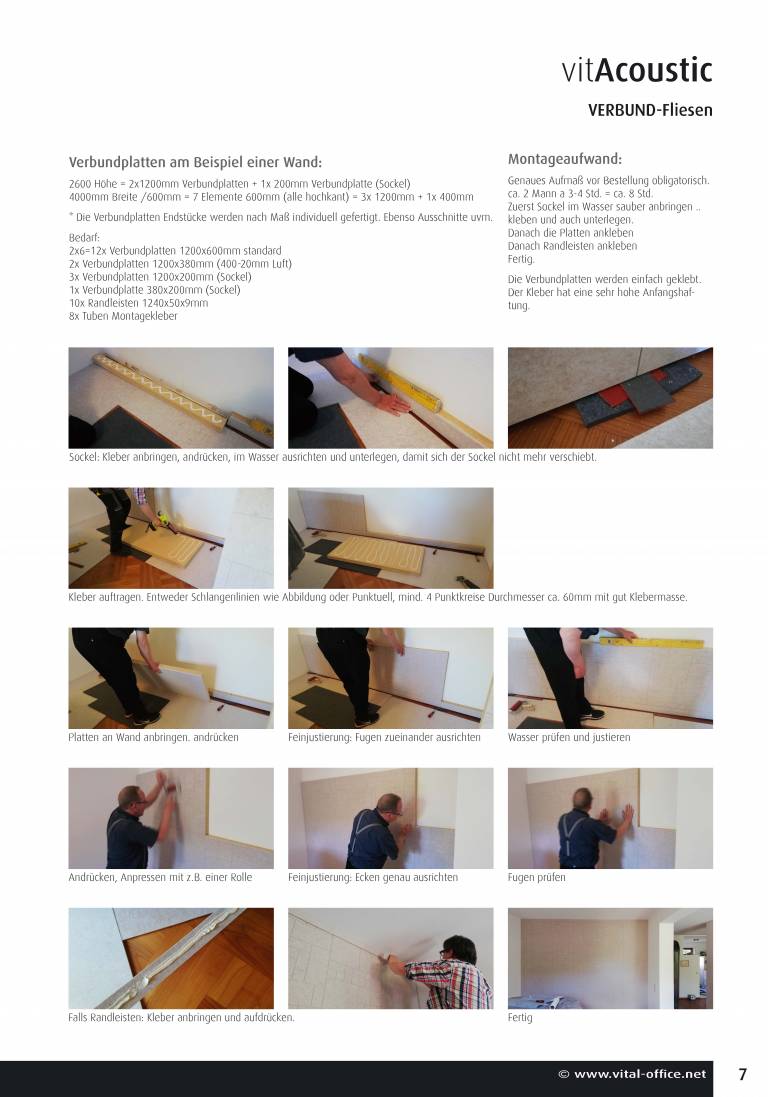

Verbundplatten am Beispiel einer Wand:

2600 Höhe = 2x1200mm Verbundplatten + 1x 200mm Verbundplatte (Sockel)
4000mm Breite /600mm = 7 Elemente 600mm (alle hochkant) = 3x 1200mm + 1x 400mm
* Die Verbundplatten Endstücke werden nach Maß individuell gefertigt. Ebenso Ausschnitte uvm.

Bedarf:
2x6=12x Verbundplatten 1200x600mm standard
2x Verbundplatten 1200x380mm (400-20mm Luft)
3x Verbundplatten 1200x200mm (Sockel)
1x Verbundplatte 380x200mm (Sockel)
10x Randleisten 1240x50x9mm
8x Tuben Montagekleber

 Montageaufwand:

Genaues Aufmaß vor Bestellung obligatorisch. ca. 2 Mann a 3-4 Std. = ca. 8 Std.
Zuerst Sockel im Wasser sauber anbringen .. kleben und auch unterlegen.
Danach die Platten ankleben
Danach Randleisten ankleben
Fertig.

Die Verbundplatten werden einfach geklebt.
Der Kleber hat eine sehr hohe Anfangshaftung.
